- 產品名稱：pt100鉑熱電阻
- 瀏覽：
- 添加時間：2016-06-13 16:43:20
- 推薦度：
t100鉑熱電阻的阻值跟溫度的變化成正比。PT100的阻值與溫度變化關系為：當PT100溫度為0℃時它的阻值為100歐姆，在100℃時它的阻值約為138.5歐姆。它的工業原理：當PT100在0攝氏度的時候他的阻值為100歐姆，它的阻值會隨著溫度上升而成勻速增長的。金屬熱電阻的電阻值和溫度一般可以用以下的近似關系式表示，即 Rt=Rt0[1+α(t-t0)] 式中，Rt為溫度t時的阻值；Rt0為溫度t0(通常t0=0℃)時對應電阻值；α為溫度系數。
半導體熱敏電阻的阻值和溫度關系為:Rt=AeB/t式中Rt為溫度為t時的阻值；A、B取決于半導體材料的結構的常數。相比較而言，熱敏電阻的溫度系數更大，常溫下的電阻值更高(通常在數千歐以上)，但互換性較差，非線性嚴重，測溫范圍只有-50~300℃左右，大量用于家電和汽車用溫度檢測和控制。金屬熱電阻一般適用于-200~500℃范圍內的溫度測量，其特點是測量準確、穩定性好、性能可靠，在程控制中的應用極其廣泛。
pt100鉑熱電阻是工業上常用金屬熱電阻
從電阻隨溫度的變化來看，大部分金屬導體都有這個性質，但并不是都能用作測溫熱電阻，作為熱電阻的金屬材料一般要求：盡可能大而且穩定的溫度系數、電阻率要大(在同樣靈敏度下減小傳感器的尺寸)、在使用的溫度范圍內具有穩定的化學物理性能、材料的復制性好、電阻值隨溫度變化要有間值函數關系(***好呈線性關系)。
pt100鉑熱電阻應用范圍： 醫療、電機、工業、溫度計算、阻值計算等高精溫度設備，應用范圍非常之廣泛。
熱電阻種類
1)普通型 pt100鉑熱電阻型號 WZP 系列
從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。為消除引線電阻的影響同般采用三線制或四線制。
2)鎧裝 pt100鉑熱電阻型號WZPK系列
鎧裝熱電阻是由感溫元件 pt100引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2--φ8mm，***小可達φmm。與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯后小；②機械性能好、耐振，抗沖擊；③能彎曲，便于安裝④使用壽命長。

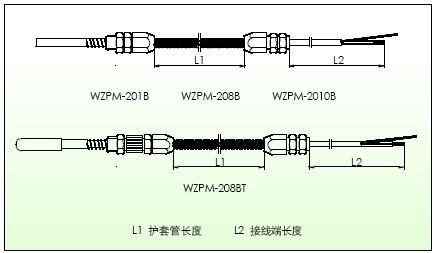

3)端面 pt100鉑熱電阻型號WZPM-201端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
4)隔爆型 pt100鉑熱電阻型號WZPB 系列
隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于Bla--B3c級區內具有爆炸危險場所的溫度測量。
熱電阻是把溫度變化轉換為電阻值變化的一次元件，通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它一次儀表上。工業用熱電阻安裝在生產現場，與控制室之間存在一定的距離，因此熱電阻的引線對測量結果會有較大的影響。
pt100鉑熱電阻的引線主要有三種方式
1二線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合
2三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以較好的消除引線電阻的影響，是工業過程控制中的***常用的引線電阻。
3四線制：在熱電阻的根部兩端各連接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表。可見這種引線方式可完全消除引線的電阻影響，主要用于高精度的溫度檢測。
熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因為測量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線(從熱電阻到中控室)也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。工業上一般都采用三線制接法。熱電偶產生的是毫伏信號，不存在這個問題。
